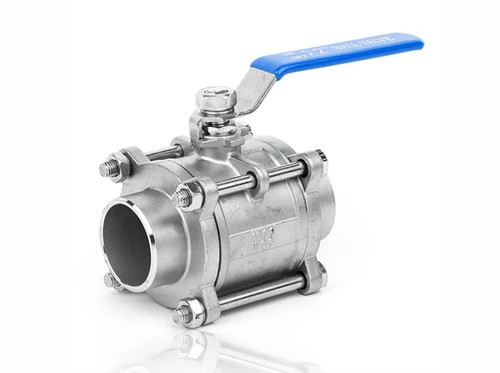

شیرگازی " 3 اینچ استیل 304 سه تیکه رزوه ای 3PC 1000WOG

توضیحات تکمیلی بال ولو

شیر توپی به سبب وجود حباب یا کره ای که درون آنها برای قطع و وصل کردن جریا تعبیه شده است، به این نام شهرت پیدا کرده است.

شیر توپی یا گازی شیرهایی با حرکت چرخشی می باشند که در آنها از مجرابندی که به شکل کروی می باشد استفاده می شود. که این مجرابند ها برای باز و بسته کردن جریان مورد استفاده قرار می گیرد.

Ball Valveها شیرهای ساده قطع و وصل هستند که از یک قطعه توپی شکل برای متوقف کردن و راه اندازی دبی سیال در پایین دست شیر استفاده می شود با چرخش ساقه شیر به سمت موقعیت باز شدن توپی چرخیده و سوراخی که در وسط آن تعبیه شده است در مسیر ورود و خروج سیال قرار میگیرد و در نتیجه سیال از شیر عبور می کند.وقتیکه توپی طوری بچرخد که سوراخ آن عمود بر مسیر سیال قرار گیرد، دبی سیال متوقف می گردد. وقتیکه توپی در موقعیت نیمه باز قرار می گیرد ، جریان آشفته ای در شیر ایجاد می شود این مشخصه باعث محدودیت کاربرد Ball Valve می گردد. بنابراین بایستی فقط در کاربردهای کاملاً باز یا کاملاً بسته بکار روند.

در Ball Valveهایی که در سیستمهای فرآیند بکار می روند ممکن است از عملگرهای مختلفی به منظور کنترل مستقیم یا از راه دور شیر استفاده شود. متداولترین این عملگرها یا بصورت دستی بوده و یا توسط یک موتور کار می کنند . شیرهای دستی دارای یک چرخ یا اهرم دستی می باشند که یا مستقیما یا از طریق یک گیربکس به ساقه شیر وصل می شوند . با حرکت ساقه شیر به اندازه یک قوس 90 درجه ، شیر باز یا بسته می شود.

در بیشتر Ball Valveها عمل کردن شیر در حالتی روی می دهد که دسته ولو تا 90 درجه بچرخد. برخی از Ball Valveها دارای عملگرهایی هستند که بصورت دنده خورشیـدی عمل می کنند . این نوع از دنده ها به شیر اجازه می دهند که از دستـه کوچکتری استفاده کنند ولی نیروی حاصله از آنها به اندازه یک شیر بزرگ می باشد.از شیر توپی برای کنترل جریان فقط زمانی که سیال گاز باشد می توان استفاده کرد.

بطور متعارف این سری از شیرها مشخصه های کمتری برای تنظیم جریان دارند و همچنین در وضعیت تنطیم جریان بدلیل سرعت بالای سیال ، نشیمنگاه در معرض سایش سریع قرار می گیرد.یکی دیگر از اشکالات Ball Valve ها حبس شدن مقداری از سیال در داخل توپی در هنگام بسته شدن می باشد.

کاربرد شیر گازی ½ 1 اینچ دوتکه فشار بالا 1000 وگ در صنعت چیست؟

شیر گازی ½ 1 اینچ دوتکه بخار با آب بندی قوی گزینه ای مطلوب برای استفاده در سیستمهای تاسیساتی زیر میباشد:

• خطوط بخار نیروگاهی
• خطوط دما و فشار بالای پالایشگاهی
• سیستمهای انتقال و توزیع روغن داغ
• خطوط بخار و موتورخانه های کارخانجات صنعتی
• موتورخانه های گرمایشی و منابع تولید انرژی صنعتی

با توجه به عملکرد بهینه و قابلیت اطمینان بالا،این محصول بهترین انتخاب برای عبور سیالات،بخارات،گاز و روغن با دما و فشار بالا است.

اگر هدف گذاری برای تامین تجهیزات تاسیساتی پروژه به گونه ای تعریف شده که استحکام مکانیکی در کنار طول عمر و قابلیت تعمیر در محیطهای تخصصی تاسیساتی اولویت باشد،شیر گازی فولادی 1000 وگ بهترین گزینه است.

ویژگی ها

1) ساقه مقاوم در برابر باد کردن
2) بدنه ریخته گری سرمایه گذاری
3) کاهش سوراخ
4) نوع رزوه: NPT ,PT,BSP,BSPT,DIN موجود است
5) دسته قابل قفل اختیاری است

مسیر ورود سیال به Ball Valveها به صورتهای ذیل می باشد.

1- بصورت کاهش در سطح مقطع (Reduced Bore)

در این نوع یک حالت ارفیس مانند داریم و سطع مقطع حفره روی گوی کمتر از ورودی و خروجی شیر است.

2- بصورت مسیر کاملا باز (Full Port Pattern)

در این نوع حفره روی گوی به اندازه قطر ورودی و خروجی شیر می باشد.

در هنگام طراحی خطوط PIPELINE به منظور استفاده از تجهیزات پیگرانی یکسان بودن اندازه مجرابند شیرها با اندازه خطوط لوله باید در نظر گرفته شود.
