در تاسیسات وظیفه تغییر سایز در سیستم لوله کشی بر عهده تبدیل جوشی است و با استفاده از سه راه تبدیلی به جای سه راه مساوی،در واقع یک تبدیل حذف شده و بغیر از هزینه خرید یک عدد تبدیل جوشی،هزینه نصب و جوشکاری و تست های جوش و ریسک عدم اتصال مناسب و جوش معیوب حذف میشود.

در بعضی از موارد که امکان تولید سه راه تبدیلی مانیسمان در بعضی از سایزهای خاص وجود ندارد و یا امکان دسترسی به سه راه تبدیلی در آن سایز وجود ندارد،میتوان به جای سه راه تبدیلی از سه راه مساوی به همراه یک تبدیل جوشی استفاده نمود،البته چنانچه سه راه تبدیلی قابل عرضه باشد،به دلایل مطرح شده بهتر است از سه راه تبدیلی استفاده نمود.

برای متصل کردن به لوله و آب‌بندی آن باید از جوشکاری کمک گرفت تا از عدم هر گونه نشتی در آن اطمینان حاصل شود. به دلیل اینکه ظاهر آن به شکل T انگلیسی است، به آن اتصال تی هم می‌گویند.

سه راه تبدیل جوشی

برای اتصال سه قطعه لوله به هم با زاویه 90 درجه از سه راه تبدیل استفاده می‌شود. در این سه راهی دو لوله‌ای که توسط این قطعه به یکدیگر وصل می‌شوند از نظر سایز و قطر با یکدیگر یکسان هستند، در حالی که انشعاب دیگر این اتصال نسبت به دو سمت دیگر سایز کوچک‌تری دارد و برای لوله‌ها با سایز کمتر استفاده می‌شود.

مشخصات فنی سه راه تبدیل مانیسمان

سه راه تبدیلی مانیسمان از فولاد ضد زنگ و بدون جوشکاری و درز تولید می‌شود.

سه راه تبدیلی جوشی مانیسمان، در سایزهای 1.2 اینچ الی 24 اینچ موجود می‌باشد و سایر سایزهای بزرگتر به صورت سفارشی توسط کارخانه تولید می‌شود.

سه راه تبدیلی مانیسمان، از فولاد ضدزنگ تولید می‌شود.

در ساخت سه راهی تبدیل مانیسمان هم مانند اتصالات گاوانیزه از دو روش تولید استفاده می‌شود:

تولید سه راهی جوشی به روش سرد
تولید سه راهی جوشی به روش گرم

کاربرد سه راهی نامساوی مانیسمان

سه راهی نامساوی مانیسمان، به صورت یک تکه و بدون درز تولید می‌شود و هیچ گونه جوشکاری در ساخت آن استفاده نمی‌شود.

از سه راهی تبدیلی مانیسمان، برای خطوط لوله‌کشی آب شرب و همچنین خطوط پرفشار استفاده می‌شود.

در انتقال نفت، آب، گاز و هوا استفاده می‌شود.

برای انتقال مواد فاضلابی ابزار مناسبی محسوب می‌شود.

برای ایجاد اتصالات مکانیکی در کاربری‌های پمپاژ استفاده می‌شود.

اتصالات سه راهی در لوله‌کشی معمولاً به سه راسته مختلف استفاده می‌شوند:

1- تقسیم جریان: اتصالات سه راهی می‌توانند برای تقسیم یک جریان مایع به سه راسته مختلف استفاده شوند. این می‌تواند در سیستم‌های آبیاری یا سیستم‌های دیگری که نیاز به توزیع مایع به صورت مساوی دارند، مورد استفاده قرار گیرد.

2- جهت‌دهی جریان: در برخی موارد، این اتصالات برای تغییر جهت جریان مایع یا گاز از یک مسیر به سمت‌های مختلف استفاده می‌شوند. این می‌تواند برای هدایت مایع به سمت‌های مختلف یا جهت‌دهی جریان در سیستم‌های مختلف لوله‌کشی مفید باشد.

3- اتصالات چندگانه: این اتصالات در مواردی مورد استفاده قرار می‌گیرند که نیاز به اتصال لوله‌ها به صورت همزمان به چند نقطه یا خط مختلف وجود دارد. این اتصالات به کمک شیرها و لوله‌ها، این امکان را فراهم می‌کنند که جریان را به سمت‌های متفاوت هدایت کنند یا به چند نقطه به صورت همزمان متصل شوند. رده چهل بودن این اتصال به ضخامت آن اشاره دارد.

نقد و بررسی

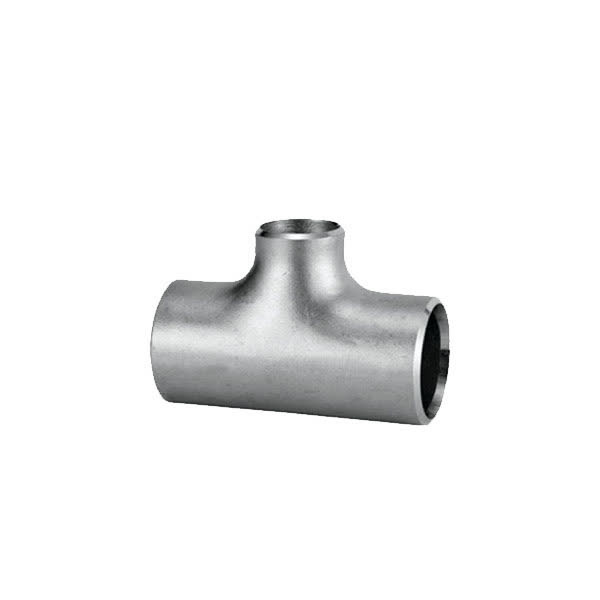

سه راه تبدیلی جوشی مانیسمان

سه راه تبدیلی جوشی مانیسمان رده 40 بنکن یک اتصال جوشی بدون درز است که از جنس فولاد کربنی تولید می شود. این اتصال دارای سه شاخه است که دو شاخه آن به یک اندازه و شاخه سوم کوچکتر از دو شاخه دیگر است. سه راه تبدیلی جوشی مانیسمان رده 40 بنکن در سایزهای 3/4 تا 24 اینچ تولید می شود و برای اتصال لوله هایی با اندازه های مختلف استفاده می شود.

Stainless Steel Grade: T304L, Size: 6 in., Reducing Tee, Fitting, Sch 80S, SMLS - Seamless, Finish: Mill, ASTM: A403, End Configuration: Buttweld

مشخصات فنی

جنس: استنلس استیل
رده فشار: 10
نوع اتصال: جوشی
نوع تولید: بدون درز
سایز: 1/2*3/4 تا 24*20 اینچ

کاربرد

سه راه تبدیلی جوشی مانیسمان رده 40 بنکن در سیستم های پایپینگ، خانگی، صنعتی، صنایع پتروشیمی، غذایی و کشاورزی مورد استفاده قرار می گیرد. از جمله کاربردهای این اتصال می توان به موارد زیر اشاره کرد:

تغییر جهت جریان سیال
انشعاب گیری از یک لوله

نحوه نصب

نصب سه راه تبدیلی جوشی مانیسمان رده 40 بنکن باید توسط یک جوشکار ماهر انجام شود. برای نصب این اتصال، ابتدا باید دو انتهای لوله ها به صورت مسطح آماده شوند. سپس، سه راه تبدیلی جوشی مانیسمان رده 40 بنکن را روی لوله ها قرار داده و با استفاده از روش جوشکاری مناسب، آن را به لوله ها متصل می کنند.

اتصالات جوشی

در پایپینگ صنعتی به منظور اتصال لوله‌ها و ادامه روند لوله کشی مورد استفاده قرار می‌گیرند، اتصالات درزدار و مانیسمان جوشی در ابعاد و اشکال مختلف مورد استفاده قرار می‌گیرند. برای تولید اتصالات مانیسمان از روش های متفاوت و ویژه ای استفاده می‌شود که تفاوت بزرگ آن ها در نوع ماده ی اولیه آن هاست . از آنجایی که لوله‌ مانیسمان بدون درز و جای جوش ساخته ‌می‌شوند، مقاومت بالایی در برابر فشار و دمای بالا دارند.

از همین رو برای بالا نگه داشتن کیفیت لوله کشی لازم است از نوع اتصالات متناسب با این لوله‌ها استفاده شود. استفاده از اتصالات درزدار برای وصل کردن لوله‌های مانیسمان موجب ‌می‌شود تا کیفیت لوله کشی تا میزان زیادی کاهش پیدا کند.

سه راه جوشی بدون درز

اصطلاحا سه راه جوشی کربن استیل نیز نامیده می شود. این قطعه به صورت یک تکه و بدون درز تولید می شود. هیچ گونه جوشکاری در ساخت آن استفاده نمی شود. این سه راه جوشی جهت انشعاب گرفتن از لوله مانیسمان استفاده می شود.

سه راه ها در رده های SGP STD – SCH۲۰ – SCH۴۰ -SCH۸۰- SCH۱۶۰ تولید می گردد. در سه راه مساوی سه طرف آن مساوی می باشد و در سه راهی تبدیلی سایز انشعاب یا نافی کمتر از سایز دو سر دیگر است. به سه راه تبدیلی اصطلاحا سه راهی نامساوی و سه راه کاهنده نیز گفته می شود
